UBIQUITI Przełącznik Ultra 210W USW-Ultra-210W

UBIQUITI UNIFI • SWITCH ULTRA 210W • 8 × GIGABIT • 7 × POE+ • BUDŻET 202 W

Ubiquiti UniFi Switch Ultra 210W USW-ULTRA-210W – zarządzalny switch 8 × GbE, 7 × PoE+, budżet 202 W

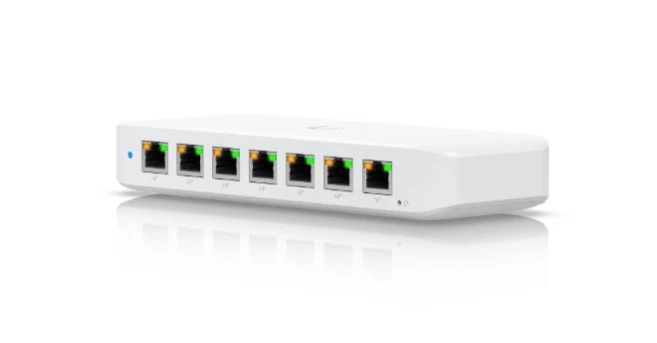

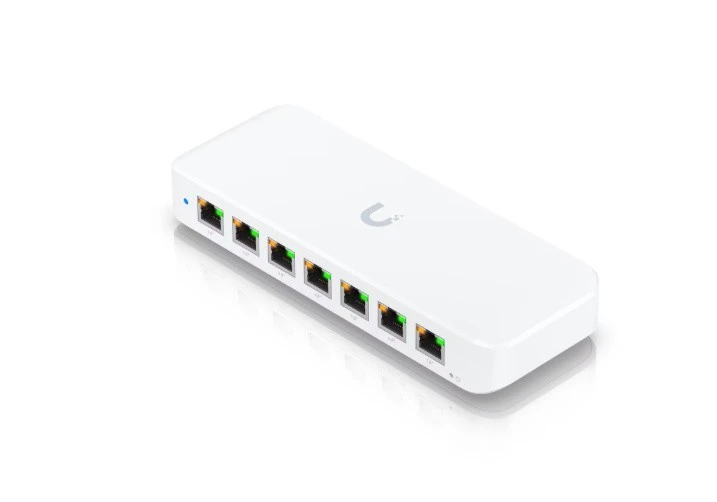

Ubiquiti UniFi Switch Ultra 210W (USW-ULTRA-210W) to kompaktowy, zarządzalny przełącznik sieciowy warstwy 2, przeznaczony do rozbudowy infrastruktury LAN i zasilania urządzeń przez Ethernet. Wyposażono go w 8 portów Gigabit Ethernet 10/100/1000 Mb/s, w tym 7 wyjść PoE+ do 30 W na port oraz 1 port z opcjonalnym wejściem PoE++. Dołączony zasilacz 210 W zapewnia łączny budżet wyjściowy PoE do 202 W. Przełącznik oferuje wydajność przełączania 16 Gb/s, obsługę sieci VLAN, funkcje ochrony i kontroli ruchu oraz centralne zarządzanie przez UniFi Network. Kompaktowa obudowa umożliwia montaż biurkowy, ścienny lub magnetyczny.

Najważniejsze atuty

Duży budżet PoE i profesjonalne zarządzanie w kompaktowej obudowie

Wyróżnik wariantu 210 W

Budżet PoE 202 W bez potrzeby dokupowania mocniejszego zasilacza

USW-ULTRA-210W to wariant rodziny UniFi Switch Ultra dostarczany z zewnętrznym zasilaczem 210 W. W tej konfiguracji przełącznik udostępnia do 202 W łącznej mocy PoE dla siedmiu portów wyjściowych PoE+.

To istotna różnica wobec wersji USW-Ultra-60W, której dołączony zasilacz 60 W zapewnia budżet PoE 52 W, oraz USW-Ultra sprzedawanego bez zasilacza sieciowego. Wersja 210 W jest przeznaczona do instalacji wymagających większej sumarycznej mocy zasilania urządzeń końcowych.

Łączność sieciowa

8 portów Gigabit Ethernet 10/100/1000 Mb/s

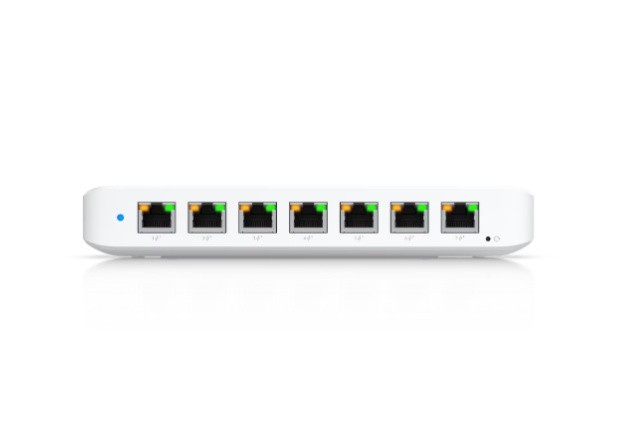

UniFi Switch Ultra jest wyposażony w 8 portów RJ-45 Gigabit Ethernet, obsługujących transmisję z szybkością 10, 100 lub 1000 Mb/s. Porty służą do podłączania urządzeń sieciowych oraz przesyłania ruchu pomiędzy nimi.

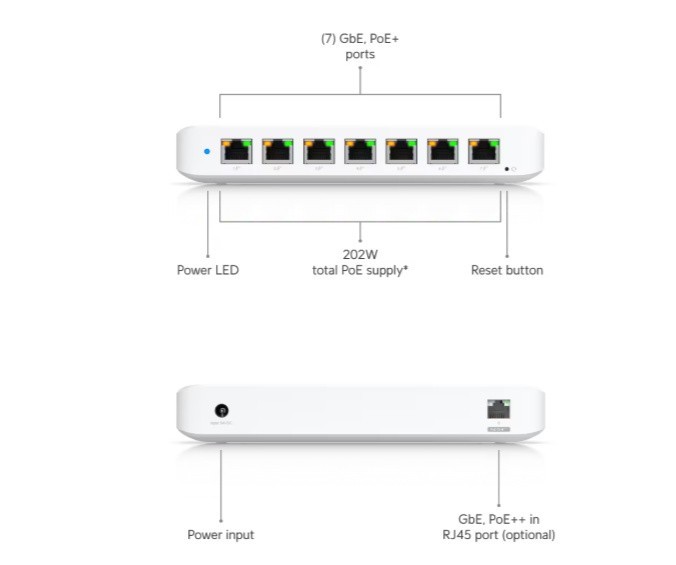

Siedem portów udostępnia zasilanie PoE+, natomiast ósmy jest portem danych z możliwością przyjmowania zasilania PoE++ do pracy samego przełącznika. Jest to port wejściowy PoE, a nie dodatkowe ósme wyjście PoE.

Wszystkie porty danych są gigabitowe. Urządzenie nie posiada portów 2,5 GbE, 10 GbE ani gniazd SFP.

Zasilanie urządzeń końcowych

7 portów PoE+ – do 30 W na pojedynczym porcie

Siedem portów Ethernet zapewnia wyjściowe zasilanie PoE/PoE+ dla urządzeń zgodnych ze standardami IEEE 802.3af i 802.3at. Dzięki temu jeden przewód Ethernet może dostarczać jednocześnie dane i energię.

Maksymalna deklarowana moc zasilania na jednym porcie wynosi 30 W. Pozwala to podłączać kompatybilne punkty dostępowe UniFi, kamery sieciowe, telefony VoIP i inne odbiorniki PoE.

30 W to limit pojedynczego portu, natomiast suma mocy wszystkich odbiorników musi mieścić się w aktualnie dostępnym budżecie PoE przełącznika. Porty wyjściowe nie oferują standardu PoE++ 60/90 W.

Bilans energetyczny

Łączny budżet PoE do 202 W z zasilaczem 210 W

Dołączony zasilacz o mocy znamionowej 210 W pozwala wykorzystać do 202 W energii przeznaczonej na wyjścia PoE. Pozostała część mocy jest wykorzystywana na potrzeby pracy samego przełącznika.

Przykładowo można zaplanować instalację, w której kilka urządzeń pobiera po kilkanaście lub kilkadziesiąt watów, pod warunkiem że żaden port nie przekracza 30 W, a łączne zapotrzebowanie nie przekracza budżetu.

Budżet może podlegać ograniczeniu w wysokiej temperaturze pracy. Przy projektowaniu sieci warto zachować rezerwę mocy, zamiast stale wykorzystywać całą deklarowaną wartość 202 W.

Elastyczne metody zasilania

Zasilanie adapterem DC lub przez wejście PoE

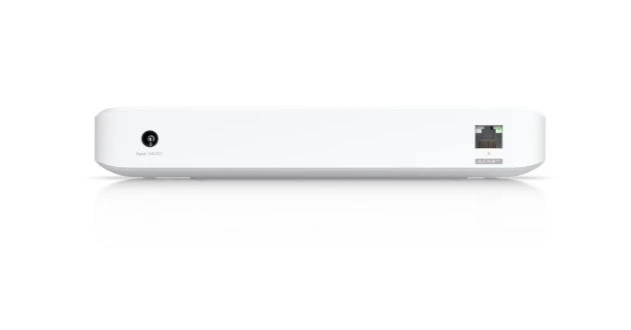

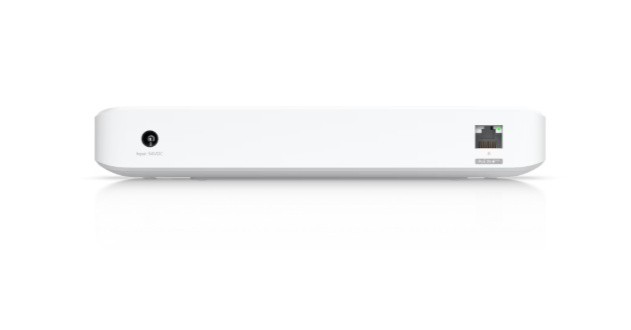

UniFi Switch Ultra może pobierać energię z zewnętrznego zasilacza DC albo przez port wejściowy PoE. Dzięki temu sprawdza się w różnych konfiguracjach infrastruktury LAN.

Producent określa następujące budżety wyjściowego zasilania PoE:

• 202 W – zasilacz AC/DC 210 W.
• 52 W – zasilacz AC/DC 60 W.
• 42 W – wejście PoE++.
• 16 W – wejście PoE+.

W oferowanym wariancie USW-ULTRA-210W zasilacz 210 W znajduje się w zestawie. Przy zasilaniu przez Ethernet dostępna moc wyjściowa jest niższa, a korzystanie z wyjść PoE wymaga odpowiedniego źródła PoE+/PoE++.

Wydajność przełączania

16 Gb/s i przepustowość nieblokująca 8 Gb/s

Switch oferuje deklarowaną pojemność matrycy przełączającej 16 Gb/s i całkowitą przepustowość nieblokującą 8 Gb/s. Parametry te odpowiadają architekturze ośmiu interfejsów Gigabit Ethernet.

Producent podaje również wydajność przekazywania pakietów do 12 milionów pakietów na sekundę.

Wartości 16 i 8 Gb/s opisują wydajność wewnętrzną przełącznika, a nie szybkość pojedynczego połączenia. Maksymalna przepustowość jednego portu Ethernet wynosi 1 Gb/s.

Centralne zarządzanie

UniFi Network – konfiguracja i monitoring switcha

Ubiquiti UniFi Switch Ultra współpracuje z UniFi Network w wersji 8.0.7 lub nowszej. Platforma umożliwia centralne zarządzanie konfiguracją sieciową i monitorowanie pracy urządzeń UniFi.

Administrator może kontrolować stan portów Ethernet, nadzorować zasilanie PoE, analizować połączenia oraz konfigurować obsługiwane funkcje przełączania i segmentacji ruchu.

Zarządzanie odbywa się przez interfejs Ethernet. Do pełnej administracji w ekosystemie UniFi potrzebne jest odpowiednie środowisko UniFi Network. Kontroler nie jest wbudowany w przełącznik.

Segmentacja sieci

Obsługa do 256 sieci VLAN

Switch pozwala korzystać z sieci VLAN, umożliwiając logiczne oddzielenie różnych grup urządzeń i użytkowników. Producent deklaruje obsługę do 256 sieci VLAN.

Przykładowo można wydzielić infrastrukturę biurową, monitoring IP, sieć gościnną i urządzenia IoT. Przełącznik realizuje funkcje warstwy 2; routing pomiędzy VLAN wymaga odpowiednio skonfigurowanego routera lub bramy sieciowej.

Funkcje zarządzanego switcha

STP, RSTP, izolacja portów i kontrola ruchu

USW-Ultra-210W obsługuje funkcje Spanning Tree Protocol (STP) i Rapid Spanning Tree Protocol (RSTP), wykorzystywane do ochrony topologii sieci Ethernet przed niepożądanymi pętlami.

Dostępna jest również izolacja portów, ograniczająca bezpośrednią komunikację między wskazanymi portami oraz wspierająca separację wybranych urządzeń sieciowych.

Funkcje Storm Control, ograniczania ruchu multicast/broadcast i kontroli przepływu pomagają utrzymać uporządkowaną pracę infrastruktury przy większej liczbie podłączonych urządzeń.

Diagnostyka i monitoring

Port Mirroring, Jumbo Frames i kontrola przepustowości

Funkcja Port Mirroring umożliwia kopiowanie ruchu z wybranych interfejsów do portu monitorującego, co ułatwia diagnostykę i analizę transmisji przy użyciu odpowiednich narzędzi.

Switch obsługuje także Jumbo Frames, umożliwiające transmisję powiększonych ramek Ethernet w zgodnie skonfigurowanej sieci.

Ograniczanie szybkości ruchu wychodzącego (Egress Rate Limit) oraz mechanizmy wykrywania pętli pozwalają administratorowi lepiej kontrolować pracę poszczególnych portów.

Kompaktowa konstrukcja

Obudowa 203 × 76 × 33 mm – biurko, ściana i montaż magnetyczny

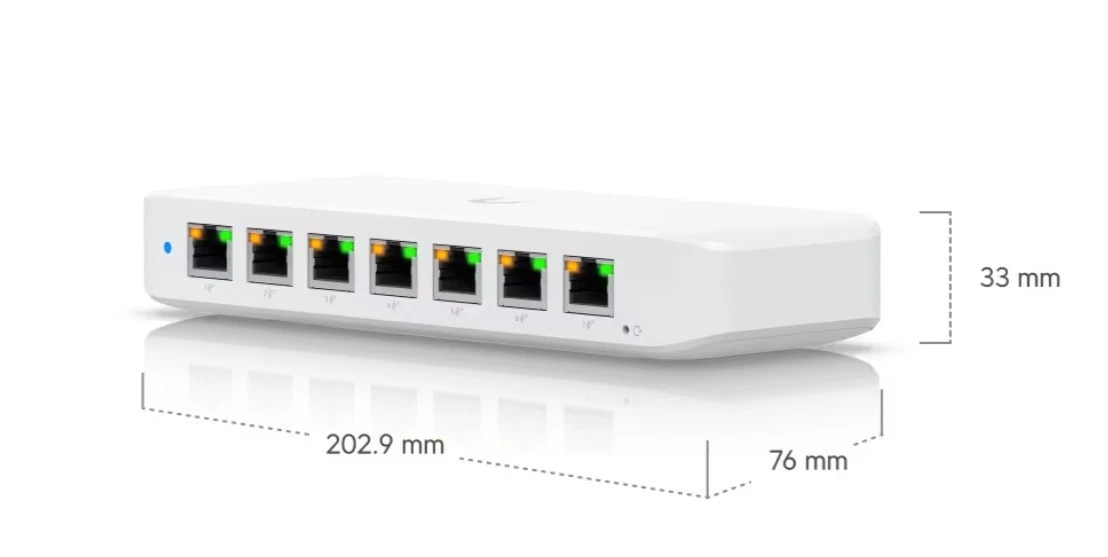

Urządzenie ma wymiary 203 × 76 × 33 mm i masę około 320 g. Obudowę wykonano z poliwęglanu, co pozwoliło uzyskać kompaktową i lekką konstrukcję.

Producent przewidział możliwość ustawienia na biurku, montażu ściennego oraz magnetycznego. Takie rozwiązanie ułatwia znalezienie miejsca dla switcha w niewielkiej szafce teleinformatycznej, przestrzeni technicznej lub biurze.

Dostępne są również opcjonalne akcesoria instalacyjne UniFi, w tym uchwyt DIN i podstawka biurkowa. Wybrane dodatkowe akcesoria montażowe są sprzedawane oddzielnie.

Wyposażenie wariantu 210 W

Zewnętrzny adapter AC/DC 54 V / 3,9 A w zestawie

Wersja USW-ULTRA-210W jest dostarczana z zewnętrznym zasilaczem 210 W, o parametrach znamionowych 54 V DC / 3,9 A. Zasilacz umożliwia pracę przełącznika i zasilanie odbiorników PoE w ramach dostępnego budżetu.

Według oficjalnej specyfikacji pobór mocy własnej urządzenia przy zasilaniu z adaptera wynosi do 8 W bez obciążenia wyjść PoE. Przy pełnym obciążeniu portów maksymalny całkowity pobór mocy może osiągać 210 W.

Wariant 210 W ogranicza konieczność dobierania dodatkowego zasilacza do instalacji wymagających wysokiego łącznego budżetu PoE.

Warunki eksploatacji

Temperatura pracy od −20°C do 60°C z zasilaczem 210 W

Producent deklaruje dla konfiguracji z zasilaczem 210 W zakres temperatur pracy przełącznika od −20°C do 60°C, przy wilgotności względnej 10–90%, bez kondensacji.

W trybie zasilania przez wejście PoE++ zakres temperatur samego przełącznika wynosi od −30°C do 60°C. Przy wysokich temperaturach należy uwzględnić możliwe zmniejszenie dostępnego budżetu PoE.

Podany zakres temperatur nie jest równoznaczny z odpornością na deszcz ani potwierdzeniem klasy IP. Do pracy w miejscu narażonym na wilgoć lub opady potrzebna jest właściwa obudowa ochronna i odpowiednio zaprojektowana instalacja.

Przed zakupem

Co warto wiedzieć o USW-ULTRA-210W?

• Dokładny model: Ubiquiti UniFi Switch Ultra 210W, USW-ULTRA-210W.
• To zarządzalny przełącznik warstwy 2, a nie router lub punkt dostępowy Wi-Fi.
• Urządzenie posiada 8 portów RJ-45 10/100/1000 Mb/s.
• 7 portów działa jako wyjścia PoE+ dla zgodnych urządzeń IEEE 802.3af/at.
• Ósmy port jest portem danych z opcjonalnym wejściem PoE++, a nie ósmym wyjściem PoE.
• Maksymalna moc wyjściowa na jednym porcie PoE+ wynosi 30 W.
• Łączny budżet PoE z dołączonym zasilaczem wynosi do 202 W.
• Zasilacz AC/DC 210 W jest dołączony do wariantu USW-ULTRA-210W.
• Przy zasilaniu samego switcha przez PoE++ budżet wyjść PoE spada do 42 W.
• Budżet PoE może być redukowany w wysokiej temperaturze pracy. Wymagające instalacje powinny uwzględniać rezerwę energetyczną.
• Brak wyjściowego PoE++ 60/90 W. Maksymalny standard wyjść to PoE+.
• Switch nie ma złączy 2,5 GbE, 10 GbE ani SFP/SFP+.
• Zarządzanie odbywa się przez UniFi Network 8.0.7 lub nowszą.
• Obsługiwane są sieci VLAN, STP/RSTP, izolacja portów, kontrola ruchu i Port Mirroring.
• Producent deklaruje obsługę do 256 sieci VLAN.
• Możliwy jest montaż biurkowy, ścienny i magnetyczny.
• Uchwyt na szynę DIN oraz wybrane akcesoria montażowe są wyposażeniem opcjonalnym.
• Producent nie deklaruje dla tego modelu klasy odporności IP do bezpośredniej pracy w deszczu.
• Do pracy sieci i routingu między VLAN potrzebna jest odpowiednia infrastruktura bramowa lub router.

Zastosowanie

Firmowe sieci LAN, monitoring IP i punkty dostępowe Wi-Fi

Ubiquiti UniFi Switch Ultra 210W sprawdzi się wszędzie tam, gdzie potrzebny jest niewielki zarządzalny switch Gigabit z dużym budżetem zasilania PoE+. Może obsługiwać jednocześnie różne kompatybilne urządzenia sieciowe, eliminując potrzebę używania osobnych zasilaczy dla każdego odbiornika.

Małe i średnie biura • punkty dostępowe UniFi • monitoring IP • telefony VoIP • urządzenia IoT • systemy kontroli dostępu • sieci VLAN • infrastruktura firmowa • instalacje UniFi
